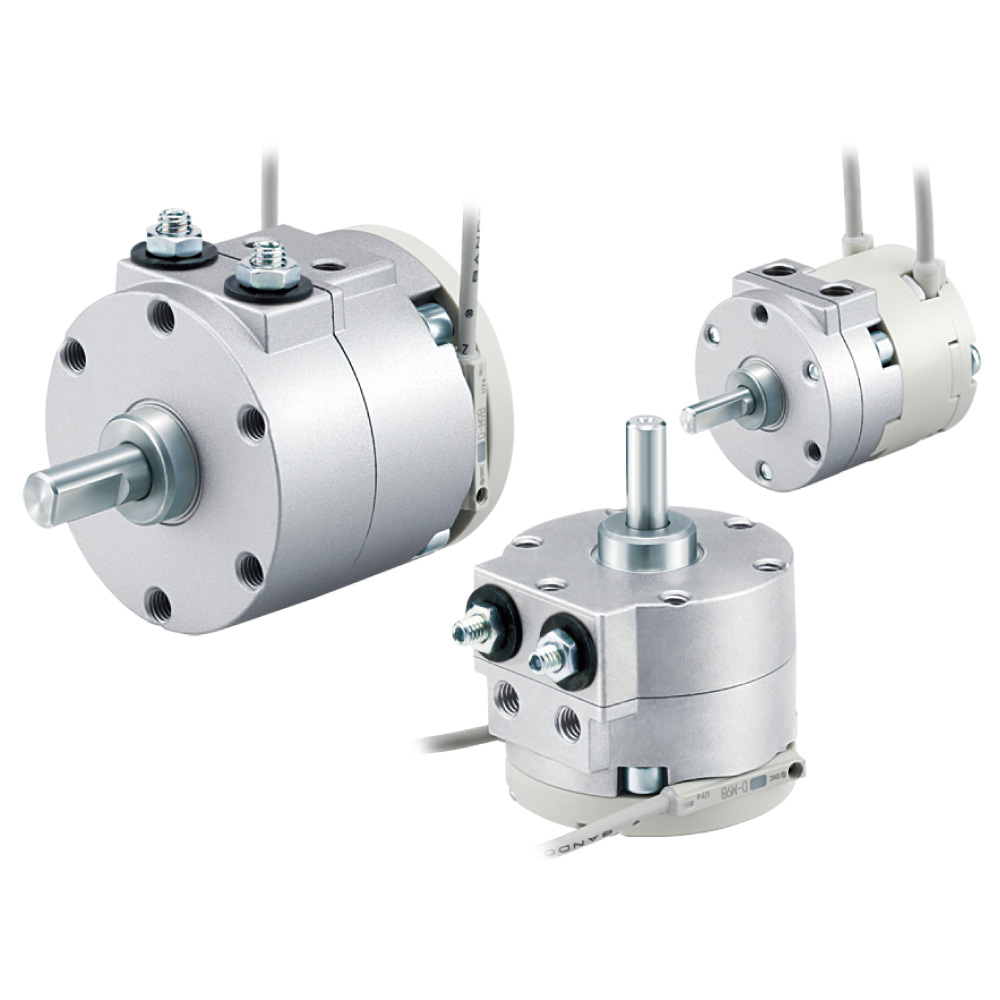

擺動氣缸是將壓縮空氣的壓力能轉化為回轉機械能的氣動執行元件，核心實現定角度的往復擺動（常見擺動角度 90°、180°，也可定制 0~360° 任意角度），具有結構緊湊、響應快、安裝便捷、維護簡單的特點，適配工業自動化中各類需要旋轉、翻轉、分度、夾緊的場景，是替代電機 + 減速器旋轉機構的經濟型選擇，廣泛應用于自動化產線、機床、物流、包裝等領域。

其應用核心圍繞 **“有限角度的旋轉動作"** 展開，按行業和動作類型可分為以下典型場景，同時不同類型的擺動氣缸（葉片式、齒輪齒條式）會根據負載、精度需求適配不同應用：

一、通用自動化核心動作應用

這是擺動氣缸最基礎、廣泛的應用，覆蓋各行業的小型旋轉 / 翻轉需求

工件翻轉 / 翻料

產線上實現工件的角度翻轉，比如鈑金件、塑膠件、小型五金件從水平到豎直（90°）、或 180° 翻面，適配后續加工 / 檢測 / 上料；物流分揀中對包裹、料盒進行 90° 翻向，調整輸送姿態。

? 適配：葉片式擺動氣缸（輕負載、小角度，成本低）

工件 / 夾具夾緊與松開

配合夾爪使用，通過擺動氣缸的旋轉帶動夾爪擺入 / 擺出工位，或直接實現旋轉夾緊，比如機床工裝的夾具旋轉鎖緊、自動化裝配中對工件的旋轉定位夾緊。

? 適配：齒輪齒條式擺動氣缸（負載稍大，力矩穩定）

物料搬運 / 上料下料

機械臂末端或小型搬運機構中，替代部分旋轉關節，實現抓手的 90°/180° 旋轉，完成從料倉到加工臺、從輸送帶到機床的物料搬運，比如 CNC 機床的自動上料，將工件從料道旋轉擺入加工位。

分度定位

小型分度工作臺的定角度分度，比如轉盤式送料機的 45°/90°/180° 分度，實現多工位的依次加工 / 檢測，適合輕載、低精度的分度需求（高精度分度需配合定位銷）。

二、各行業專屬典型應用

1. 汽車及零部件制造

汽車零部件產線（如軸承、線束、沖壓件）中，實現工件的翻轉、定位、夾緊；汽車總裝線中，小型配件（卡扣、螺絲座）的裝配旋轉定位，以及輸送線上料架的 90° 擺動調整。

? 特點：多適配帶緩沖、高防護的擺動氣缸，適配產線連續高頻運行。

2. 3C 電子制造

手機、電腦、半導體配件的微小型產線中，實現芯片、電路板、連接器的小角度（30°/60°/90°）翻轉、擺料，以及檢測環節中工件的旋轉定位（配合視覺檢測）。

? 特點：多使用微型葉片式擺動氣缸，結構緊湊，適配狹小安裝空間。

3. 包裝機械

食品、日化包裝線中，實現包裝膜的 90° 擺向、包裝盒的翻折（如紙箱折邊）、貼標機中標簽紙的旋轉定位、灌裝機中灌裝頭的擺動開合 / 工位切換。

4. 機床加工

車床、銑床、磨床的工裝夾具旋轉夾緊、刀具的小幅擺動換刀（輔助換刀）、機床下料口的 90° 擺開卸料，替代傳統手動旋轉夾具，提升加工自動化。

5. 物流與倉儲

分揀機、輸送機中，擋料板 / 導料板的擺動開合（90° 擺動實現物料通斷 / 換向），立體倉庫中料箱的旋轉上料、AGV 小車的物料擺取機構。

三、特殊場景應用（定制化 / 高要求）

多工位聯動擺動

大型產線中，多個擺動氣缸配合使用，實現工件的多角度連續翻轉 / 定位，比如汽車鈑金件的 180° 翻轉 + 90° 擺位，適配后續焊接 / 噴涂。

惡劣工況下的旋轉動作

部分帶防塵、防水、耐高溫防護的擺動氣缸，可應用于噴涂線（輕微粉塵）、清洗線（防水）、冶金小型產線（耐高溫），實現工件的旋轉擺料，替代易損壞的電動旋轉機構。
